Il foglio si apre scegliendo la voce di menù Dati|Tipi Rinforzi|Ancoraggi in m.composito.

Si definiscono in questo foglio gli ancoraggi in materiale composito utilizzati per fissare le piastre in materiale composito alla superficie di calcestruzzo, negli interventi di rinforzo nodale con tale tecnologia.



Comandi per inserire o eliminare un tipo di ancorante

Cliccare per inserire una nuova riga al di sopra della posizione corrente del cursore

Cliccare per eliminare la riga alla posizione corrente del cursore

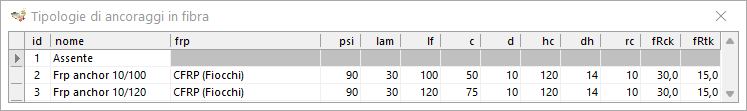

Dati presenti nel foglio

I dati presenti nel foglio sono i seguenti:

    nome        nome del rinforzo (max 32 caratteri)

    frp                 tipo di fibra,

    psi                angolo di semiapertura del fiocco,

    lam           semiapertura angolare del fiocco,

    lf                lunghezza del fiocco,

    c                minima distanza del gambo dal bordo dell’elemento in cls,

    d                diametro del gambo dell’ancorante,

    hc                profondità effettiva di ancoraggio,

    df                      diametro del foro,

    rc                 raggio di curvatura del bordo foro,

    fRck                 resistenza caratteristica a compressione della resina di incollaggio.

    fRtk                 resistenza caratteristica a trazione della resina di incollaggio.

Nome

Digitare il nome del rinforzo.

Frp

Selezionare il materiale composito costituente l'ancorante, fra quelli definiti nel foglio Dati|M.compositi.

Angoli del connettore (psi, lam)

Definire gli angoli:

ψ         fra il gambo e il piano del fiocco,

λ        di semiapertura del fioocco.

Lunghezza del fiocco

Impostare la lunghezza del fiocco, corrispondente al raggio di sfioccatura.

Minima distanza del gambo dal bordo dell’elemento in cls

Il parametro inteviene nel calcolo della capacità del sistema di ancoraggio, quando siano da considerare meccanismi di crisi per sfilamento (pull-out failure).

Diametro del gambo

Il parametro interviene nel calcolo della capacità del sistema di ancoraggio per la crisi di rottura fibra, in quanto direttamente collegato all'area resistente del connettore (fiber rupture failure).

Profondità effettiva di ancoraggio e diametro del foro

Il parametro influenza tutti gli aspetti di calcolo della capacità del sistema di ancoraggio, intervenendo nelle crisi di sfilamento (pull-out failure), di distacco rotazionale (pry-out failure) e di distacco del bordo (edge failure).

Diametro del foro

Il parametro inteviene nel calcolo della capacità del sistema di ancoraggio e in particolare della resistenza per sfilamento (pull-out failure).

Raggio di curvatura del bordo foro

Il dato non interviene nel calcolo della capacità, ma le norme consigliano che sia assunto maggiore di 10 cm per evitare fenomeni di tranciamento sul bordo

Resistenze caratteristiche della resina di incollaggio

Sono richieste le resistenza caratteristica a trazione e a compressione della resina di incollaggio, che intervengono nel  calcolo della capacità del sistema di ancoraggio per crisi di sfilamento (pull-out failure.
