Il foglio si apre scegliendo l’opzione di menù Edit|Rinforzi|Pilastrate.

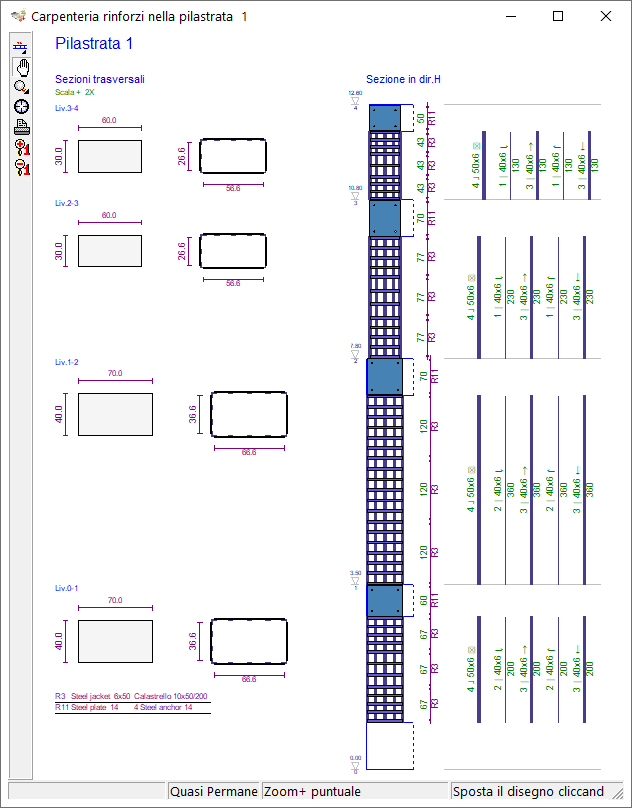

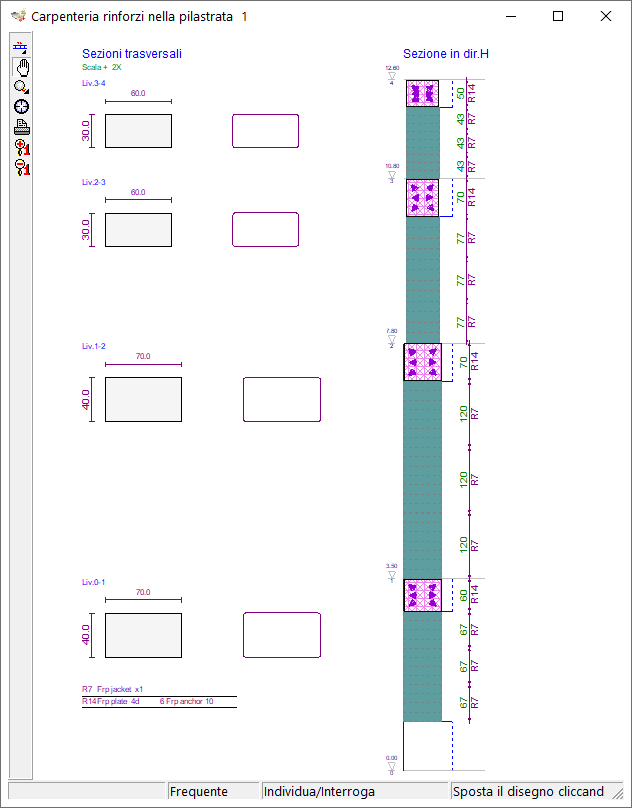

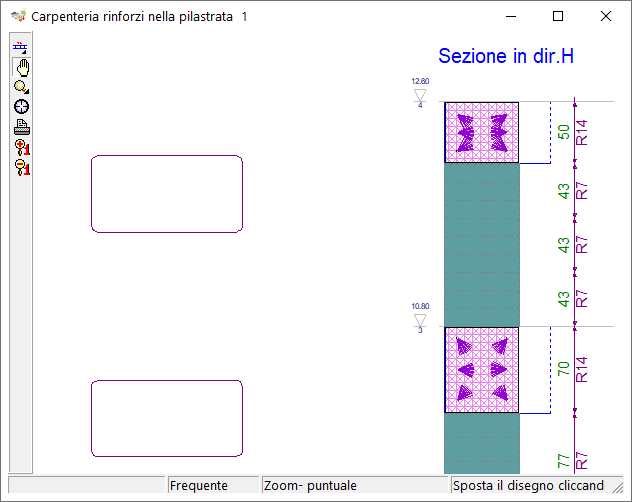

Questo Foglio consente di visualizzare ed editare le caratteristiche degli elementi di rinforzo della pilastrata. Viene visualizzata la geometria della pilastrata con la disposizione dettagliata degli elementi di rinforzo, sulla luce dei pilastri e nei nodi, nonché le sezioni di ciascun pilastro al piano e le varie quotature di dettaglio.






Nella finestra sono presenti gli usuali componenti di gestione, già incontrati nelle altre finestre grafiche:

  • la barra del titolo, in cui si riporta il riferimento di pilastrata;
  • la  barra degli strumenti, con i pulsanti associati agli strumenti di lavoro;
  • la barra di stato, che riporta i messaggi relativi allo strumento correntemente selezionato.

Popup Menù

Cliccando con il tasto destro del mouse all’interno dell’area del Disegno appare un Menù di tipo Popup che permette di modificare le opzioni del foglio di disegno e di visualizzare il foglio delle opzioni di disegno descritto più avanti.


Barra Strumenti

La barra strumenti del foglio Pilastrate contiene i seguenti pulsanti:


       Editing rinforzi: consente di aprire il pannello strumenti per gestire i rinforzi.

       Sposta il disegno: consente l’operazione di spostare il disegno cliccando e trascinando il mouse.

       Zoom: apre la barra strumenti zoom.

       Anteprima di stampa: consente di attivare l’anteprima di stampa del disegno.

       Ingrandisci i caratteri: aumenta le dimensioni dei font dei caratteri.

       Riduci i caratteri: riduci le dimensioni dei font dei caratteri.

Cambio di pilastrata

E’ possibile cambiare velocemente la pilastrata visualizzata cliccando sui pulsanti della barra comandi frequenti

       per passare alla successiva

       per passare allla precedente


Le funzioni contenute in questa barra risultano molto utili in quanto consentono all’utente di sperimentare velocemente sull’elemento correntemente visualizzato, e solo su quello, gli effetti di differenti scelte progettuali e di scegliere infine quella che più soddisfa nel caso particolare.

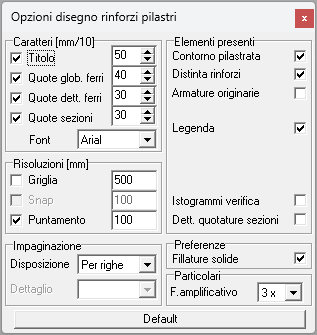

Opzioni di disegno

Le opzioni del disegno sono accessibili dal popup menù che compare, come già detto, cliccando con il tasto destro del mouse sull’area di disegno o dalla tastiera mediante i tasti <CTRL>+<O>.

Una discussione più generale sulle Opzioni di disegno è stata svolta in un paragrafo precedente di questo stesso capitolo, a cui si rimanda per le modalità di uso e per i criteri di dimensionamento dei caratteri per il testo.
