Foglio tipi di lastre precompresse
Foglio tipi di lastre precompresse

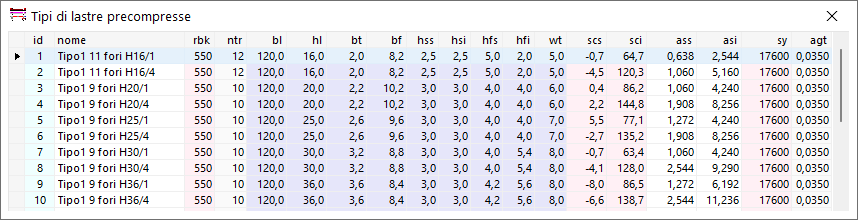

In questa griglia si definiscono i parametri delle lastre alveolari precompresse che possono essere utilizzate come elemento portante del solaio, da completare con getto in opera.
Nel foglio dei Tipi di sezioni composte si selezionerà, fra quelli qui definiti, il tipo da utilizzare come "travetto" in ogni tipologia di sezione composta.
Il foglio permette la definizione di lastre alveolari precompresse, caratterizzate da una sezione alleggerita dalla presenza di alveoli e da due profili laterali dentellati per il collegamento a cerniera con le lastre adiacenti, da realizzare con un getto di calcestruzzo di completamento.

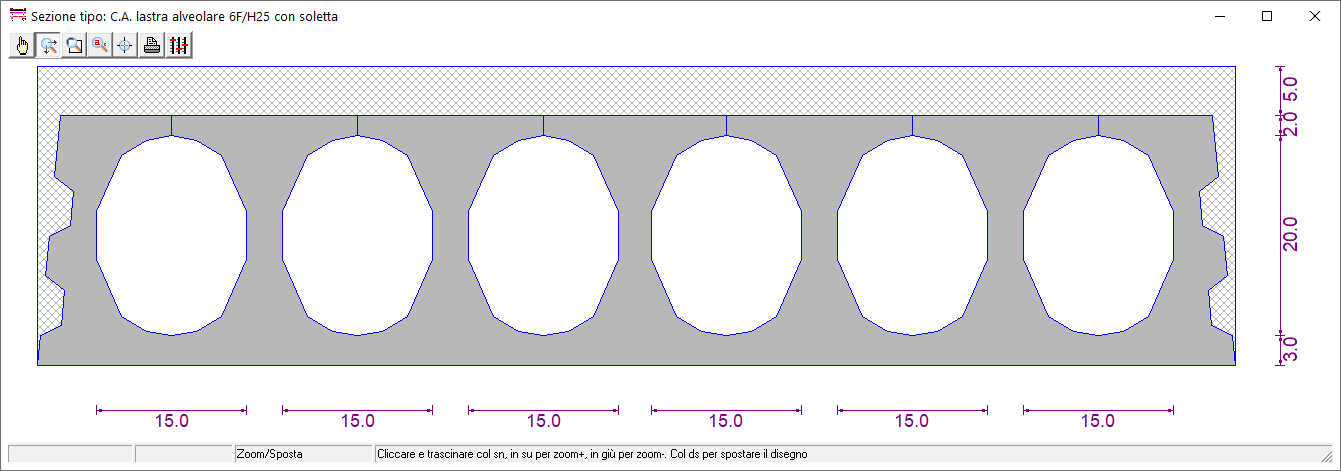

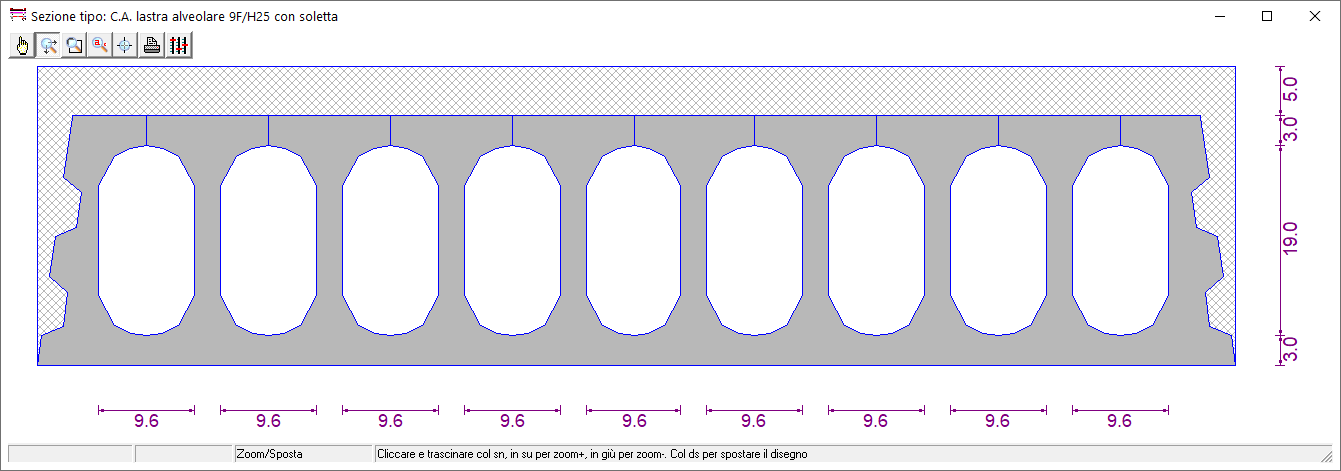

Solai a lastra prefabbricata alveolare precompressa
I dati di definizione sono i seguenti:
id Indice identificativo del tipo di lastra tralicciata
nome Nome del tipo di lastra [massimo 23 caratteri]
rbk Resistenza caratteristica del cls dell'elemento
Dati geometrici:
ntr Numero tralicci per lastra
bl, hl Base e Altezza totale della lastra [mm]
bt Larghezza del singolo travetto (spessore minimo)
bf Larghezza del singolo foro [mm] (dato non editabile essendo dedotto dagli altri)
hss, hsi Altezza suola superiore e inferiore [mm]
hfs, hfi Altezza raccordi ellittici superiore e inferiore del foro [mm]
wt Larghezza giunto all'estradosso [mm]
Dati meccanici:
scs, sci Compressione al lembo sup/inf [kg/cmq]
ass, asi Area trefoli al lembo sup/inf [cmq]
sy Tensione caratteristica di snervamento trefoli,
intesa come fp(1)k tensione caratteristica all'1% di deformazione totale,
agt Deformazione a rottura sotto carico massimo [%].
