Foglio Tipi di connettori a taglio
Foglio Tipi di connettori a taglio

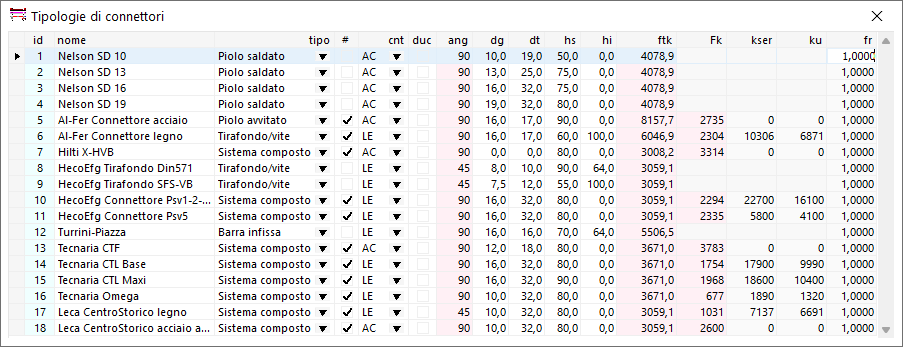

Si in questa griglia le caratteristiche dei connettori a taglio usati nelle sezioni miste
Nel foglio dei Tipi di sezioni composte si selezionerà , fra quelli qui definiti, il tipo da utilizzare come "connettore" in ogni tipologia di sezione composta.
id Indice del connettore
nome Nome del connettore
tipo Tipo del connettore
# Resistenza a taglio bloccata dall'utente
cnt Tipo di connessione adatta per il dispositivo: cls-acciaio o cls-legno
duc Connettore con dichiarazione di duttilità da parte del produttore
ang Angolo infissione gambo rispetto all'asse travetto (90=verticale)
dg Diametro gambo (barra/bulloni/viti)
dt Diametro testa (per pioli)
hs Lunghezza gambo nella soletta
hi Lunghezza d'infissione (per tirafondi)
ftk Resistenza caratteristica a rottura del materiale [N/mmq]
Fk Sforzo resistente caratteristico a taglio del connettore [N]
kser Modulo di scorrimento per Sle [N/mm]
ku Modulo di scorrimento per Slu [N/mm]
fr Fattore riduttivo della resistenza Fd = fr*Fk
