Foglio Blocchi di alleggerimento

In questa griglia sono definiti i blocchi di alleggerimento che partecipano alla composizione delle sezioni del solaio.

I blocchi di alleggerimento sono composti da due componenti:

il blocco: rappresentato da un elemento di materiale vario a forma parallelepipeda piana (pignatte, tavelloni, igloo) o tronco cilindrico più o meno regolare (voltine, volterrane);
il riempimento: costituito da materiale vario, considerato non strutturale, a riempimento del volume delimitato dall'estradosso del blocco e l'intradosso della soletta o del solaio stesso per i solai a raso.

Possono essere deniti i materiali costituenti il blocco e il riempimento, unitamente al loro peso specifico.

Si suppone che il volume destinato all'alleggerimento venga quindi riempito con le componenti blocco e riempimento, impostando semplici parametri geometrici quali:

il rialzo della voltina (quando presente),
l'altezza del riempimento (quando presente).

I tipi definiti in questo foglio potranno quindi essere selezionati nel foglio dei Tipi di sezioni composte nella colonna tipo di blocco.

I dati di definizione dei blocchi di alleggerimento sono i seguenti.

Indice identificativo del blocco di alleggerimento.

Nome

Si assegna il nome che identifica il blocco di alleggerimento, utilizzando al massimo 46 caratteri.

materiale blc
E' possibile selezionare il materiale che costituisce il blocco scegliendo tra:

polistirolo,
plastica,
laterizio,
bls,
altro.

Al tipo di materiale è collegato il colore del blocco nel disegno delle sezioni e l'inizializzazione del peso specifico con un valore di larga massima, che però potrà essere reimpostato in autonomia in una successiva colonna dati.

materiale rmp
E' possibile selezionare il materiale che costituisce il riempimento scegliendo tra:

assente,
eterogeneo,
espanso,
cls,
altro.

Al tipo di materiale è collegato il colore del retino del riempimento nel disegno delle sezioni e l'inizializzazione del peso specifico con un valore di larga massima, che però potrà essere reimpostato in autonomia in una successiva colonna dati.

o.altezza

Nella colonna è possibile selezionare un'opzione riguardante l'altezza blocchi e che influenza

la geometria della superficie di estradosso dei blocchi:

uniforme: altezza dei blocchi uniforme,
determina superfici di estradosso ed intradosso simili:
se l'intradosso è piano lo sarà anche l'estradosso (pignatta, tavellone, ecc.),
se l'intradosso è voltato lo sarà anche l'estradosso (voltina),
variabile: altezza dei blocchi variabile,
determina sempre una superficie di estradosso piana:
se l'intradosso è voltato l'estradosso sarà piano (volterrana).

hrp hvp

Questi parametri consentono di suddividere il volume totale dell'alleggerimento fra le componenti blocco e la componente alleggerimento:

hrp: rialzo della voltina,
da esprimere in percentuale rispetto all'altezza totale dell'alleggerimento:
hvp = 0 realizza blocchi ad intradosso/estradosso piano,
hvp > 0 realizza blocchi ad intradosso curvo,
hrp: altezza del riempimento,
da esprimere in percentuale rispetto all'altezza totale dell'alleggerimento:
hrp = 0 corrisponde ad annullare lo spessore di riempimento,
hrp < 0 corrisponde ad richiedere uno spessore finito di riempimento.

wblc wrmp

Questi parametri esprimono il peso specifico delle due componenti:

wblc: peso specifico del blocco,
nel caso di blocchi forati o con alveoli il valore è riferito al volume totale (vuoto per pieno),
wrmp: peso specifico del riempimento.

Nei casi applicativi, il programma valuta i volumi occupati dalle due componenti e determina il peso specifico dell'alleggerimento composto, che interverrà nella valutazione del peso proprio delle campate di solaio, riportato nel relativo foglio.

Di seguito vediamo una casistica non esaustiva delle possibili varianti ottenibili per i blocchi di alleggerimento.

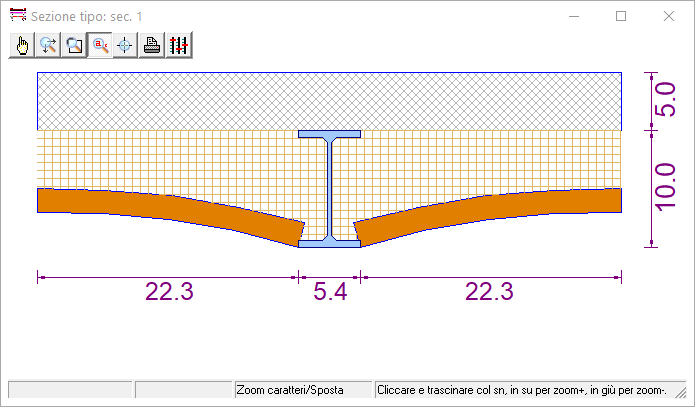

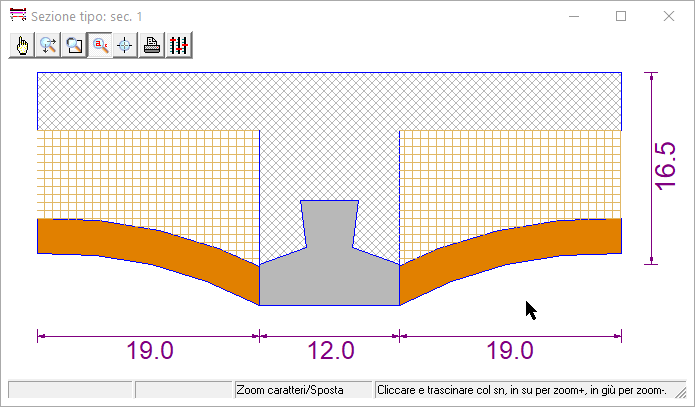

Blocchi di alleggerimento con voltine e riempimento intermedio

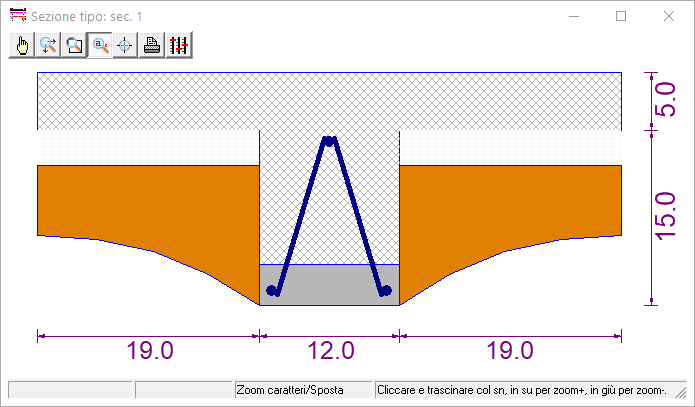

Blocchi di alleggerimento con volterrane e riempimento intermedio

Blocchi di alleggerimento con tavelloni e riempimento intermedio.
