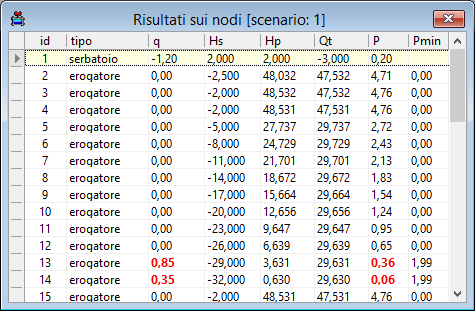

Con il comando Analisi|Risultati nodi si apre una griglia con i principali risultati riguardanti i nodi, riferiti allo scenario indicato nel titolo della griglia.



I valori riportati sono i seguenti:

id        Indice del nodo

tipo        Tipo del nodo

q        Portata di servizio in uscita dalla rete [l/s]

Hs        Altezza statica

Hp        Altezza piezometrica

Qt        Carico piezometrico totale

P        Pressione [bar]

Pmin        Pressione minima richiesta [bar]


Per i nodi erogatori viene eseguita la verifica sulla portata che deve risultare maggiore della domanda q>qdom.

Per i nodi generici ed erogatori viene eseguita la verifica sulla pressione che deve risultare P>Pmin.

 I valori che non soddisfano le condizioni vengono evidenziati in rosso.


Le colonne Hp, Qt e P possono essere ordinate crescente/decrescente cliccando sul nome della colonna, per ripristinare l'ordine iniziale basta cliccare sulla colonna indice.
