Foglio Sezione composte

Le sezioni del solaio possono essere in genere composte da diversi elementi resistenti solidarizzati da una cappa superiore e/o inferiore in ca.

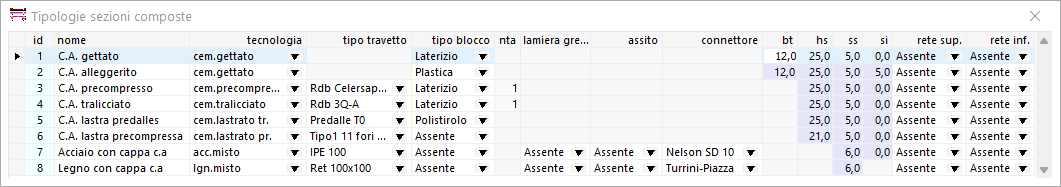

In questa griglia è possibile definire ed articolare le varie tipologie di sezione composta



Nel foglio delle Campate si selezionerà, fra quelli qui definiti, il tipo da utilizzare come "sezione" in ogni campata.


I dati di definizione delle sezioni composte sono i seguenti.


Nome

Si assegna il nome che identifica la sezione composta, utilizzando al massimo 46 caratteri.


Tecnologia e tipo travetto

È possibile selezionare la tecnologia costruttiva del solaio scegliendo fra le seguenti opzioni:

cem.gettato: il solaio è completamente gettato in opera,

cem.precompresso: il solaio è realizzato con un travetto prefabbricato precompresso ad armatura pretesa, solidarizzato con successivo getto di completamento, i tipi disponibili sono quelli definiti nelle griglie Tipi di travetti precompressi;

cem.tralicciato: il solaio è realizzato con un travetto prefabbricato tralicciato ad armatura lenta, solidarizzato con successivo getto di completamento, i tipi disponibili sono quelli definiti nelle griglie Tipi di travetti tralicciati;

cem.lastrato tr.: il solaio è realizzato da una lastra prefabbricata tralicciata ad armatura lenta, solidarizzata con successivo getto di completamento, i tipii disponibili sono quelli definiti in Tipi di lastre tralicciate;

cem.lastrato pr.: il solaio è realizzato da una lastra prefabbricata alveolare precompressa, solidarizzata con successivo getto di completamento, i tipi disponibili sono quelli definiti in Tipi di lastre precompresse;

acc.misto: il solaio è di tipo misto cls-acciaio, con trave in acciaio e soletta superiore collaborante o assente, i tipi di trave disponibili sono quelli definiti in Tipologie di travi in acciaio;

lgn.misto: il solaio è di tipo misto cls-legno, con trave in legno e soletta superiore collaborante o assente, i tipi di trave disponibili sono quelli definiti in Tipologie di travi in legno.


Tranne il caso in cui si selezioni la tecnologia "gettato", occorre definire pure il tipo di travetto da utilizzare, selezionandolo nella lista dei tipi disponibili, come indicato sopra. Per i tipi a travetto è anche possibile definire il numero di travetti accostati nella nervatura (uno o più di uno).


Tipo di blocco

Nel presente campo si seleziona il tipo di blocco di alleggerimento, fra quelli precedentemente definiti nel corrispondente foglio. Se il blocco di alleggerimento non è presente selezionare l'opzione Assente.


Numero di travetti accostati per nervatura

Nel caso la nervatura del solaio sia realizzata con travetti prefabbricati, si può indicare nella colonna nta il numero di travetti accostati per ogni nervatura (uno o più di uno). Si può notare che in funzione del tipo e del numero di travetti, il programma imposta in automatico la larghezza bt della nervatura, che invece rimane direttamente assegnabile nel caso di travetto gettato in opera.


Lamiera grecata o assito

Per i solai di tipo misto (cls-acciaio e cls-legno) si può definire il tipo di lamiera grecata o in alternativa l'assito. L'orditura di tali elemnti è supposta in direzione ortogonale all travetto.


Connettore

Per i solai di tipo misto (cls-acciaio e cls-legno) si può definire il tipo di connettore a taglio, fra quelli definiti in Tipi di connettori.


Dimensioni bt, hs, ss, si

I dati definiscono le seguenti dimensioni:

bt: base travetti solaio [cm]

hs: altezza totale del solaio [cm]

ss: spessore soletta superiore [cm]

si: spessore soletta inferiore [cm]


Reti di armatura

E' possibile definire la presenza di reti d'armatura:

rete sup.: selezionare il tipo rete nella soletta superiore, oppure l'opzione assente,

rete inf.:  selezionare il tipo rete nella soletta inferiore, oppure l'opzione assente.

La scelta del tipo di rete è fra quelle definite in Tipi di reti.
