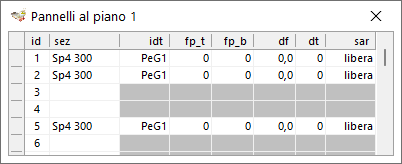

Il foglio si apre scegliendo la voce di menù Dati|Elementi|Pannelli.

Analogamente al foglio Travi, per ogni piano si potrà definire un pannello su ogni campata esistente, assegnando il tipo di sezione e gli eventuali carichi distribuiti agenti su di essa.



Non è consentito in questo foglio aggiungere o eliminare righe, che corrispondono a quelle della griglia Campate e a cui si dovrà fare riferimento per le operazioni di inserimento o cancellazione.

Dati presenti nel foglio

sezione        Nome della sezione tipo del pannello

idt        Indice condizione di carico trasversale agente  (riferimento per i successivi carichi)

fp_t, fp_b        Forza trasversale distribuita sulla parete [kg/mq]
       (guardando in direzione della campata, dal nodo i al nodo j, valori positivi indicano una spinta proveniente dal lato destro)

df        Disassamento trasversale rispetto alla posizione predefinita

dt         Incremento di temperatura [°C]
sar        Stato armatura nell'elemento


Sezione tipo

Si sceglierà la sezione tipo da assegnare al pannello, come definite nel foglio Sezioni Parete. L'assenza del pannello al piano considerato si consegue assegnandole la sezione nulla.

Carichi distribuiti lungo l'altezza nel caso di parete

Nei campi fp_t e fp_b possono essere assegnati carichi orizzontali distribuiti in maniera lineare lungo l'altezza della parete, che esprimono il valore in testa (fp_t) e al piede (fp_b) della forza trasversale agente sull'area frontale della parete, espressa in kg/mq e assunta positiva se guardando nella direzione della campata (ovvero dal dal nodo i al nodo j) la spinta proviene dal lato destro.

Come per i pilastri, per i quali è possibile assegnare forze trasversali a distribuzione costante sull'altezza, queste forze possono rappresentare spinte trasversali dovute a terrapieni o a liquidi invasati. La natura del carico è definita in funzione del valore immesso nel campo “idt” che corrisponde all’indice della condizione di carico del foglio Dati|Carichi.

Incremento di temperatura

Nella colonna dt può essere assegnato un incremento di temperatura costante sulla sezione del pannello, espresso in gradi centigradi.
Considerato che il pannello e connesso in maniera continua ai pilastri laterali ed alle travi di coronamento (inferiore e supoeriore), l'incremento di temparatura dovrebbe essere esteso pure a quesi elementi, per evitare che possano insorgere coazioni termiche gravose.
