Le novità della versione Solaio V8

Nell’aggiornamento V8 del programma Solaio sono state introdotte importanti novità:

  • la modellazione dei solai alveolari precompressi,
  • l'esportazione delle relazioni di calcolo in formato docs,
  • la gestione delle unità di misura: Sistema Tecnico o Sistema Internazionale,
  • l'opzione per installazione del codice a 64bit.



La modellazione dei solai alveolari precompressi


La nuova release del programma di calcolo Solaio V8 consente la definizione di lastre alveolari precompresse, che si aggiungono alle tipologie già presenti: laterocementizio gettato in opera, a travetti prefabbricati tralicciati o precompressi, a lastre predalles, a sezione composta calcestruzzo-acciaio e calcestruzzo-legno, come visibili nelle seguenti figure.

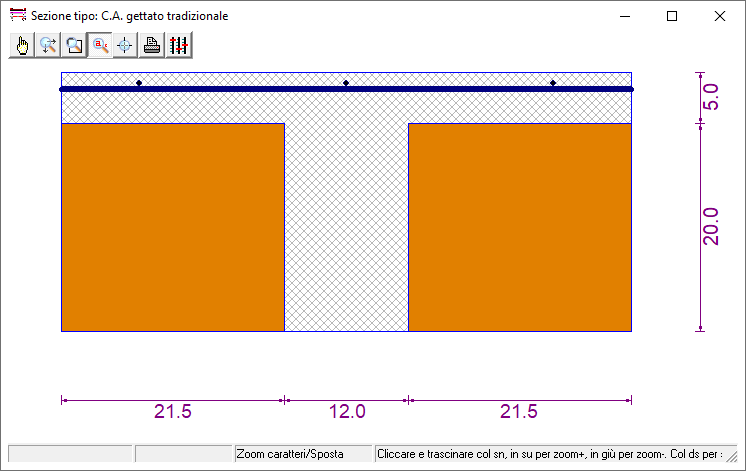

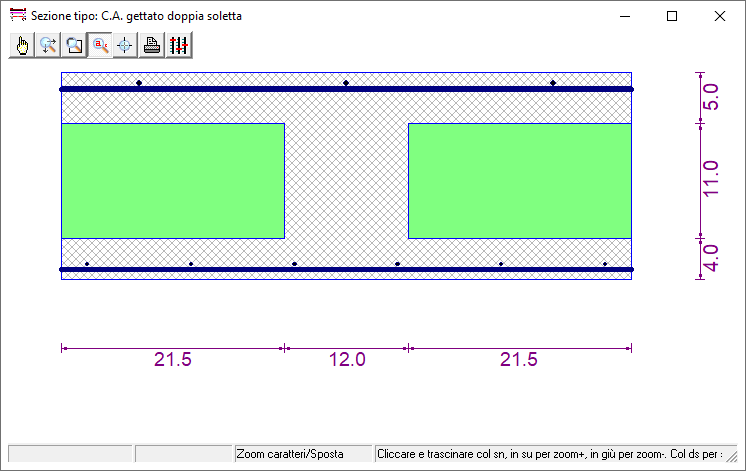

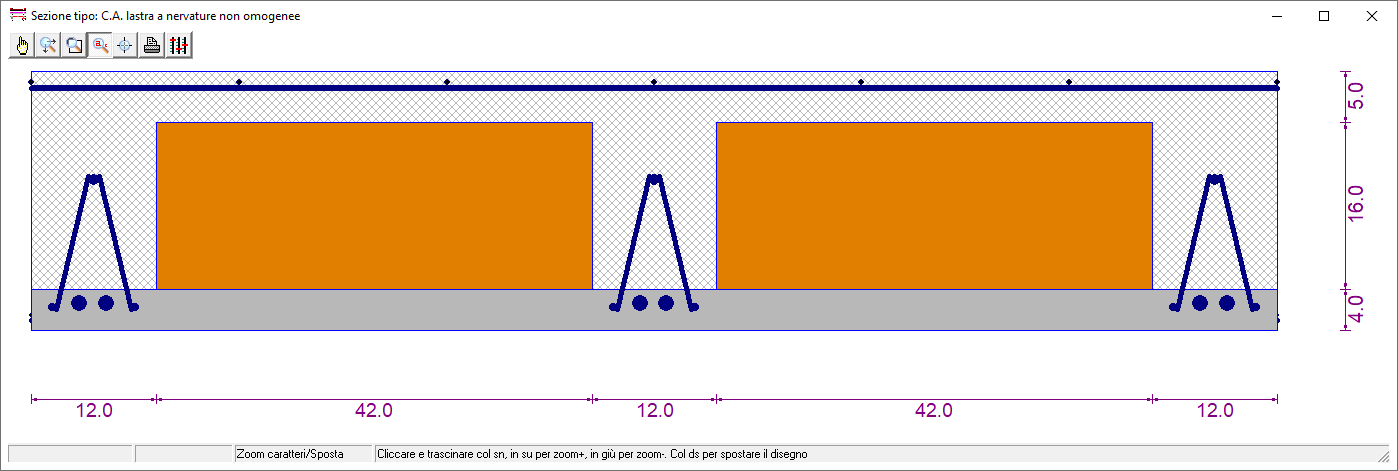

Solai gettati in opera

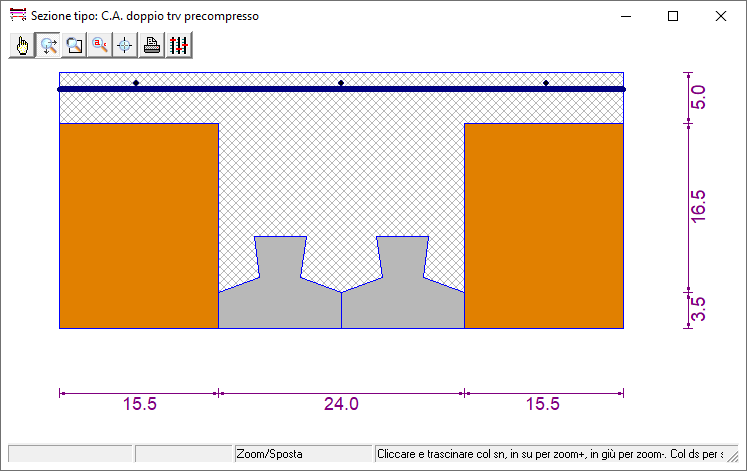

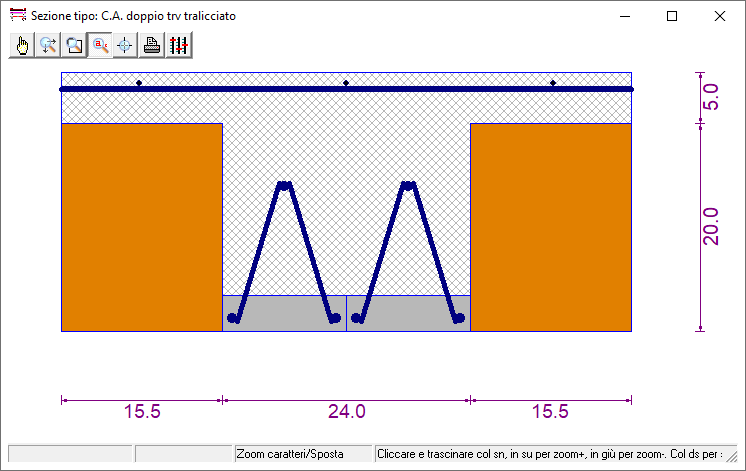

Solai a travetti precompressi e tralicciati


Solai a lastra prefabbricata tipo predalles


Solai a lastra prefabbricata alveolare precompressa

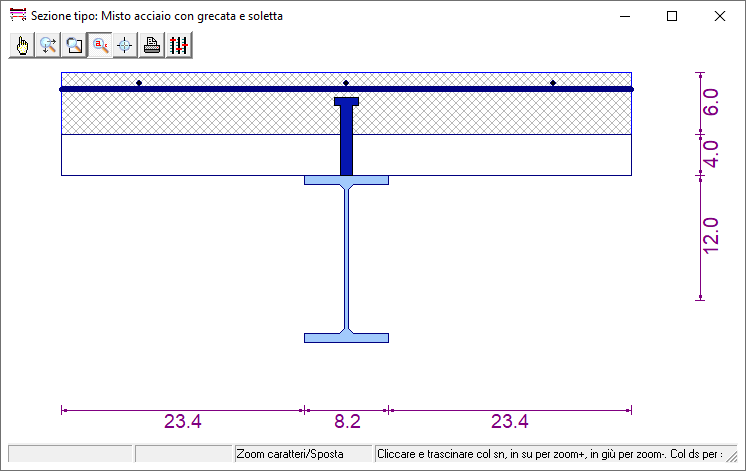

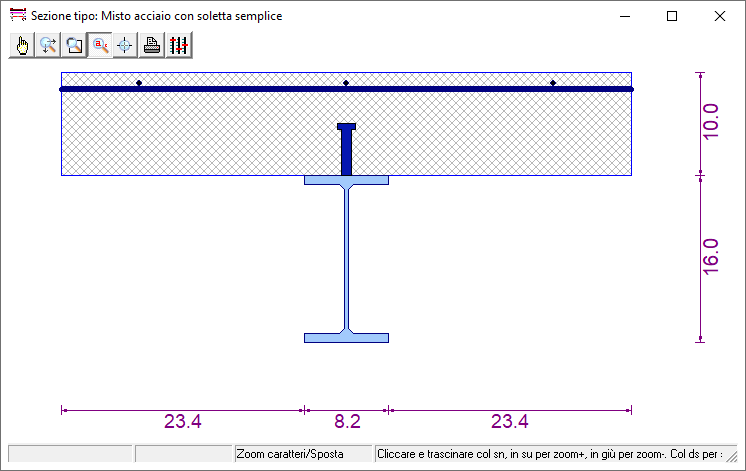

Solai misto acciaio

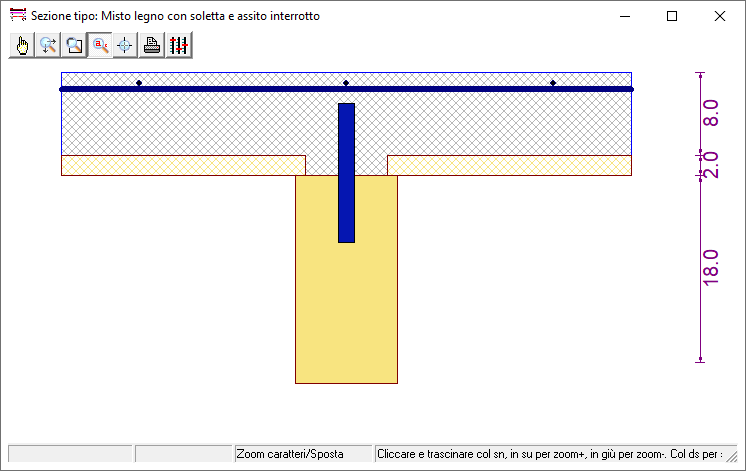

Solai misto legno

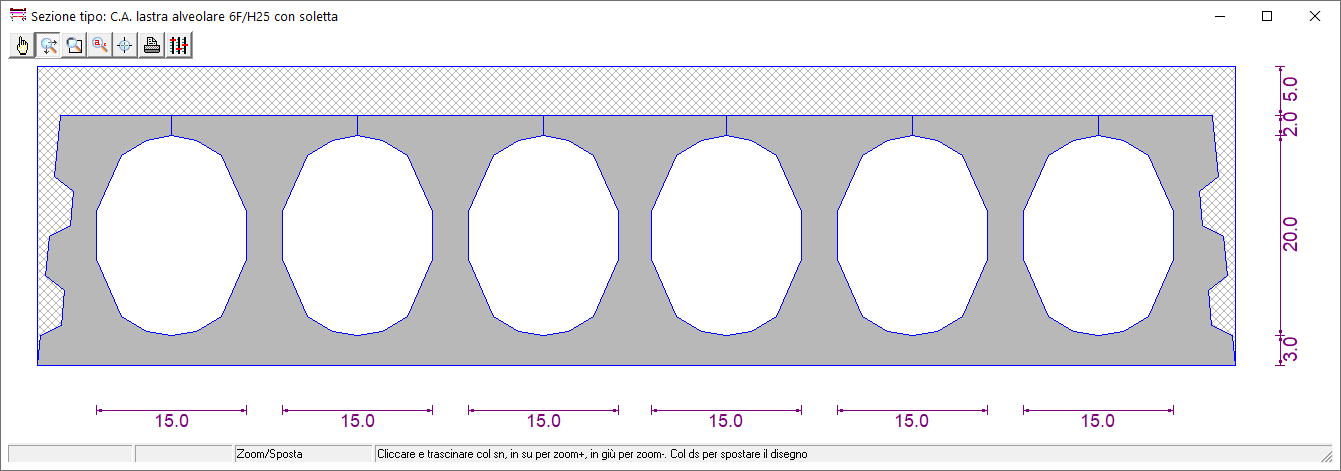

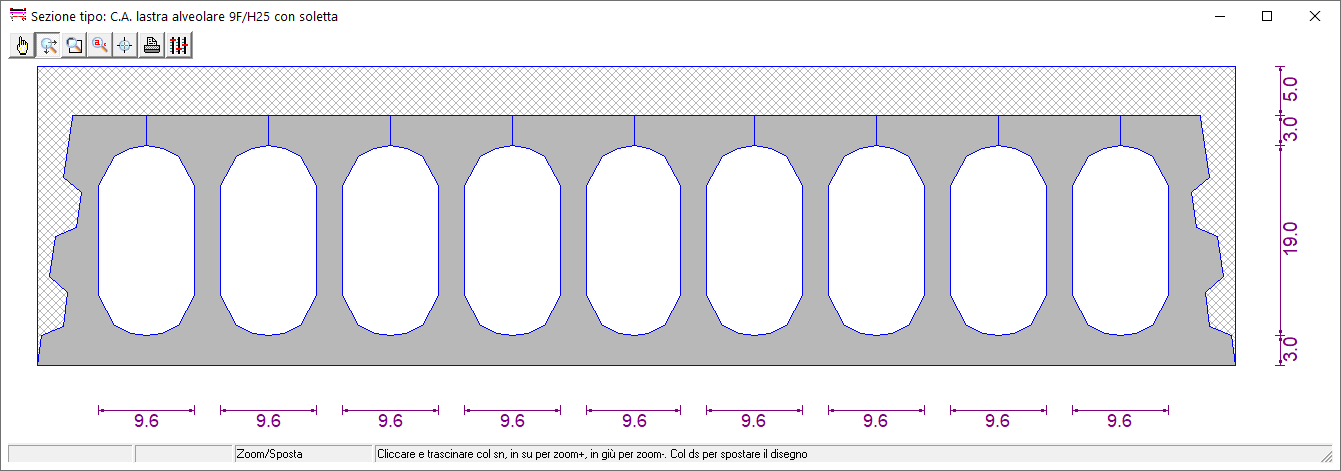

Griglia di definizione dei tipi alveolari precompressi

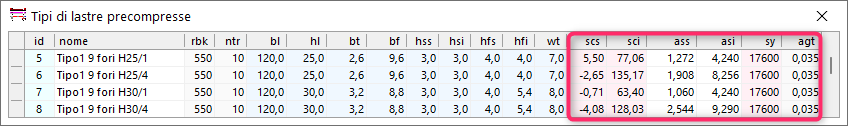

La definizione delle lastre alveolari precompresse si esegue in una griglia dati che permette sia la modifica dei tipi predefiniti (al momento oltre 20), sia l’introduzione di nuove tipologie.

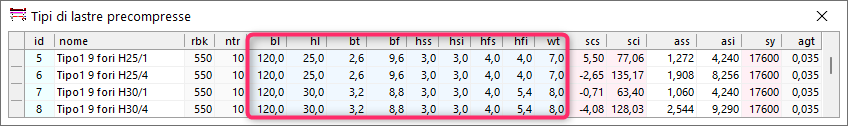

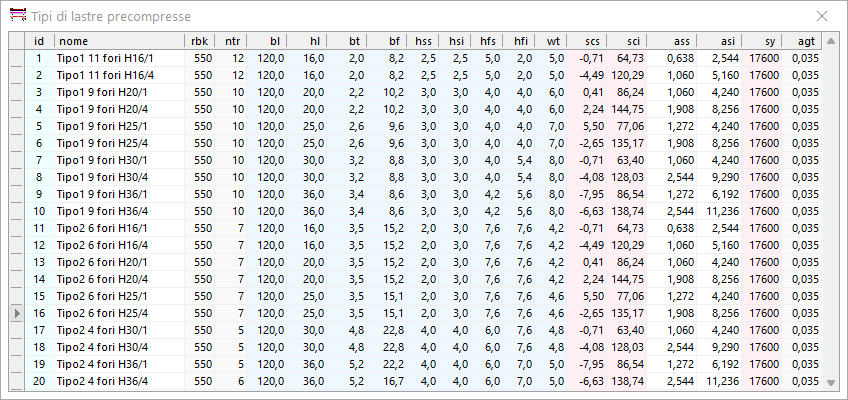

La griglia di definizione delle lastre alveolari precompresse


Un tipo di lastra viene caratterizzato dal nome, dalla classe del calcestruzzo e dal numero di travetti (corrispondenti al numero di fori aumentato di uno).

Poi vi sono i dati di tipo geometrico, rappresentati da:

bl, hl                base e altezza totale della lastra [mm]

bt                larghezza del singolo travetto (spessore minimo)

bf                larghezza del singolo foro [mm]  (dato non editabile essendo dedotto dagli altri)

hss, hsi                altezza suola superiore e inferiore  [mm]

hfs, hfi                altezza raccordi ellittici superiore e inferiore del foro [mm]

wt                 larghezza giunto all'estradosso    [mm]



Seguono i dati meccanici relativi alla precompressione:

scs, sci                compressione al lembo sup/inf [kg/cmq]

ass, asi                area trefoli al lembo sup/inf [cmq]

sy                tensione caratteristica di snervamento trefoli,
               intesa come fp(1)k tensione caratteristica all'1% di deformazione totale,

agt                deformazione a rottura sotto carico massimo [%].



Progetto delle armature aggiuntive

Una volta costruito il modello di solaio, a campata singola o a trave continua su più appoggi, con o senza soletta integrativa superiore, si possono eventualmente rilassare le condizioni di continuità nei nodi, applicando per ogni campata un fattore di snodo nei nodi estremali.

Per aumentare la resistenza a taglio e a momento negativo è importante anche definire per ogni campata la fascia piena e semipiena ai due appoggi. Nel caso dei solai con lastre alveolari questi aspetti costruttivi si realizzano estendendo il getto integrativo di calcestruzzo all’interno delle cavità della lastra, lasciate opportunamente libere con apposite fenditure (da richiedere all’azienda produttrice del manufatto). Nel caso della fascia piena il riempimento occuperà tutti i fori della lastra, mentre nel caso della fascia semipiena il riempimento occuperà file alternate di fori, come visibile nella vista in pianta.

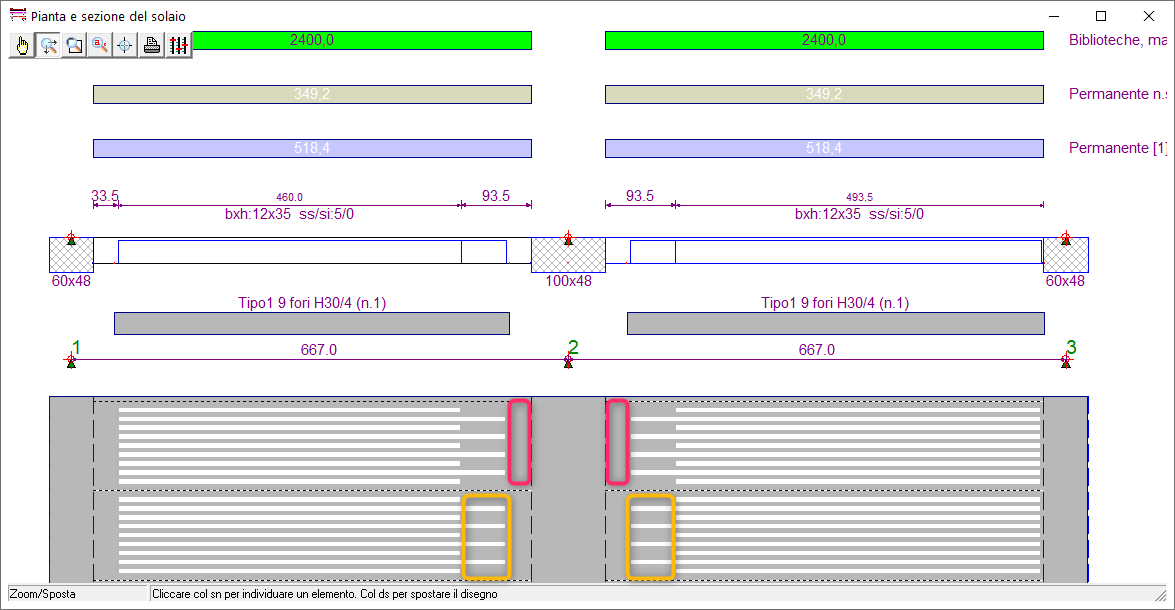

Vista geometrica con sezione verticale e pianta in cui sono evidenziate la fascia piena e semipiena


Dopo aver definito i carichi e il sistema normativo si può quindi procedere col calcolo, che porta alla valutazione delle sollecitazioni per singola azione e per inviluppo ed alla costruzione dei diagrammi del taglio e del momento sulle luci del solaio.

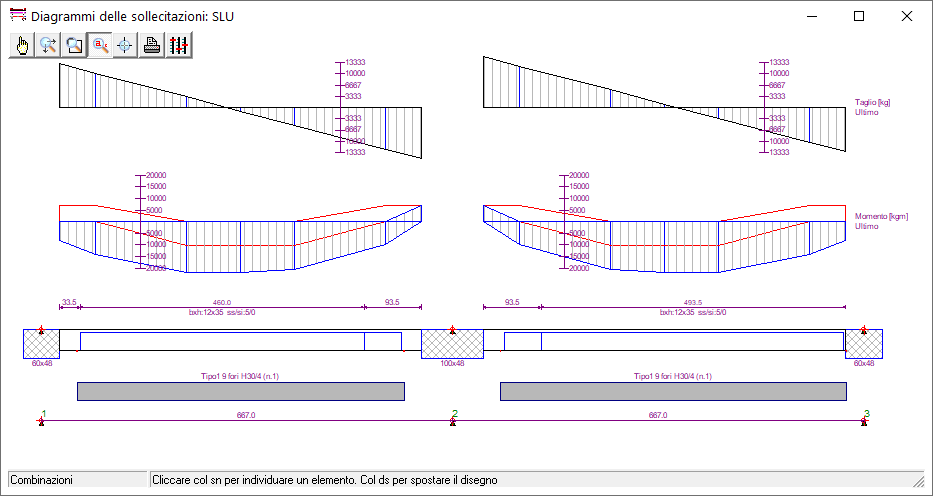

Vista dei diagrammi delle sollecitazioni per Slu a valle dell’analisi

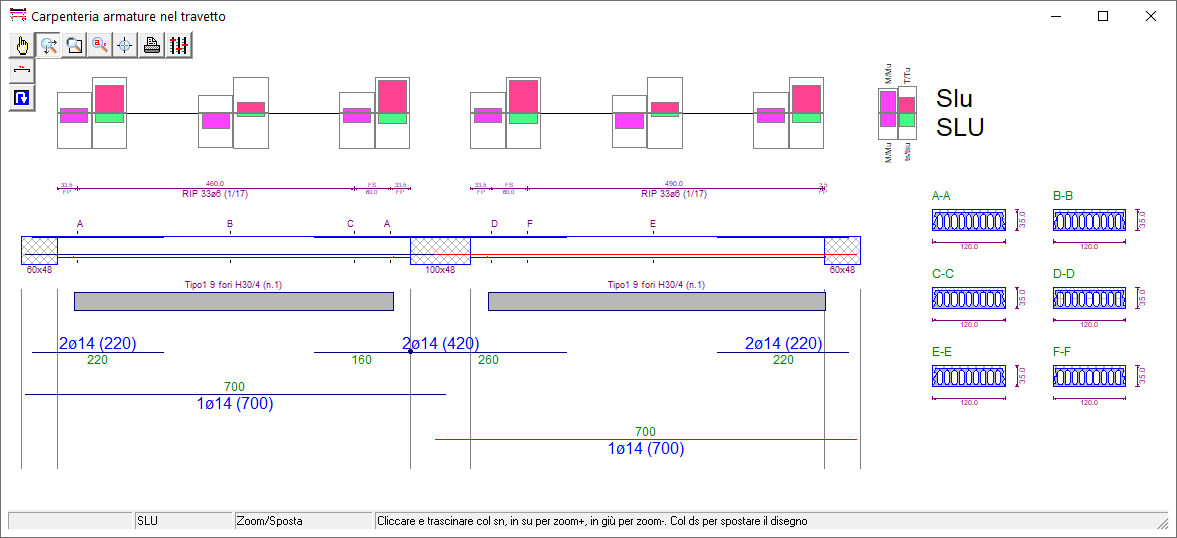

Con la fase di progetto vengono create le armature integrative, visibili nella carpenteria esecutiva mostrata di seguito, nella quale sono anche previste funzioni per la modifica grafica delle armature e la ri-verifica immediata di tutte le campate.


Vista delle carpenteria armatura con i ferri aggiuntivi e gli istogrammi delle verifiche


L'esportazione delle relazioni di calcolo in formato docs

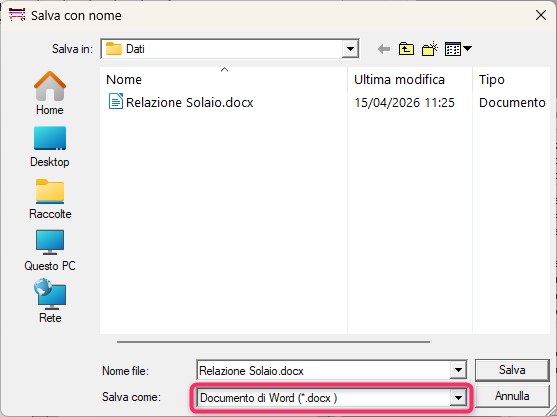

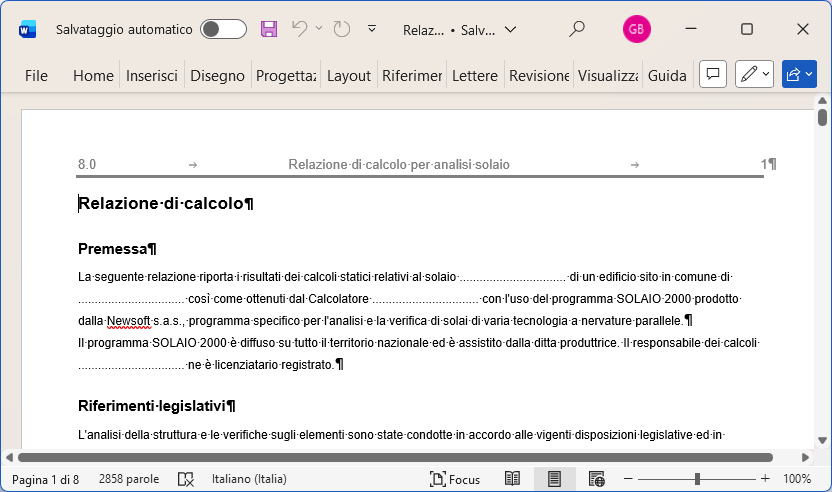

Adesso è possibile esportare la relazione di calcolo direttamente in formato Word docx,

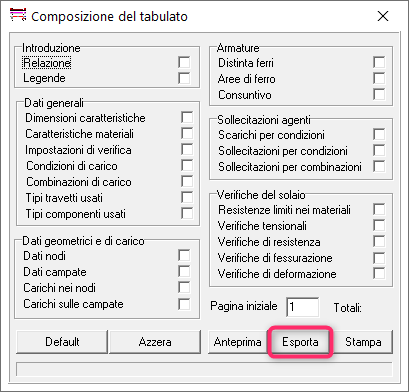

cliccando sul pulsante "Esporta" della form Composizione del tabulato o dall'anteprima di stampa.



La gestione delle unità di misura: Sistema Tecnico o Sistema Internazionale

Il programma permette adesso la scelta del sistema di misura fra le due opzioni:

  • Sistema internazionale (S.I.)
  • Sistema tecnico (S.T.)
  • Nel S.I. le forze sono espresse in Newton, nel S.T. in Kgf.
  • Scegliendo il sistema di riferimento vengono reimpostate le unità di misura per le principali grandezza utilizzate nel programma, come indicato nell’apposito riquadro. Le nuove unità di misura divengono subito attive, sia nelle viste a video, sia nella stampa.
  • Inoltre c'è la possibilità di ingrandire i caratteri utilizzati nelle griglie, ottenendo il loro ridimensionamento automatico.



L'opzione per installazione del codice a 64bit

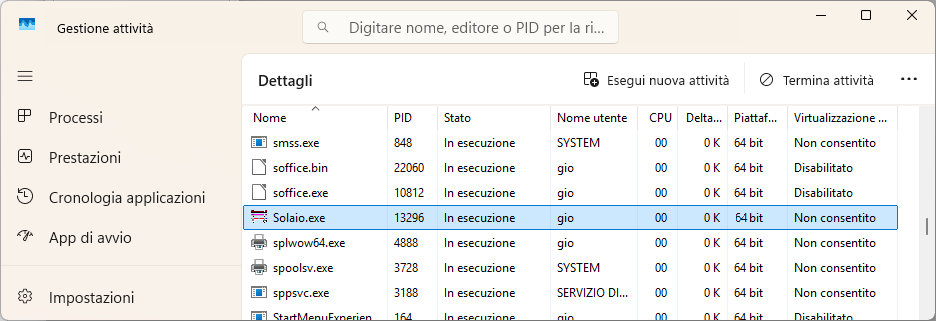

A partire dalla versione V8 il programma è disponibile anche nella versione a 64 bit, che è adesso il formato nativo dei sistemi Windows di ultima generazione. La versione a 64 bit garantisce prestazioni superiori sia in termini di velocità che di accesso alla memoria e una maggiore stabilità del sistema.

La versione a 32 bit rimane disponibile per la compatibiltà con versioni storiche del sistema operativo Windows, ma può essere tranquillamente usata anche nei sistemi più recenti, senza perdite evidenti.

La scelta fra la versione 32 o 64 bit si esegue in fase di installazione.
