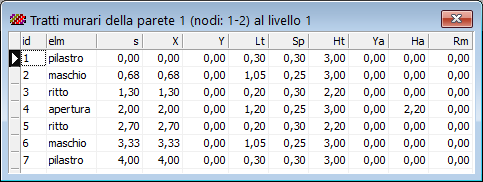

La griglia si apre scegliendo la voce di menù Modello|Tratti murari sulle pareti.

  • Sono riportate le caratteristiche dei tratti presenti sulla parete ad un determinato piano. I tratti corrispondono ai vuoti e ai pieni determinati dalla presenza delle aperture sui pannelli, ma includono anche gli elenti originati dalla presenza di pilastri nodali e di ritti di cerchiatura..

  • Dati caratteristici del tratto murario

A partire dalla prima colonna sono riportati in sequenza:

  • elm tipo di elemento: pilastro nodale, ritto di cerchiatura, maschio di pannello, apertura di pannello,
  • s ascissa progressiva punto medio,
  • X del baricentro del tratto,
  • Y del baricentro del tratto,
  • Lt lunghezza del tratto,
  • Sp spessore del tratto,
  • Ht altezza totale del tratto,
  • Ya quota inferiore dell’apertura (nulla sui tratti pieni),
  • Ha altezza dell'apertura,
  • Rm rialzamento medio del solaio sul tratto.
